Laboratorio 7

Laboratorio 7

Descripción:

En este laboratorio veremos cómo controlar desde el Arduino, un Display LED de 7-Segmentos, a través de un IC 74HC595, para mostrar un número de 0 a 9, dependiendo de la posición del Potenciómetro.

Lista de los Elementos utilizados:

1. Una (1) Protoboard
2. Dos (2) Resistencias
3. Un (1) Display LED de 7-Segmentos
4. Un (1) IC 74HC595
5. Un (1) Potenciómetro
6. Un (1) Arduino
7. Veintidós (22) cables para unir puntos

Diagrama del montaje en la protoboard:

Diagrama esquemático del circuito:

Fotos del montaje (Paso a paso):

1. Escogemos los elementos necesarios para realizar el laboratorio:



2. Conectamos el integrado, el display y el potenciómetro al Arduino:



3. Conectamos dos resistencias en los pines 3 y 8 (GND) del display.










4. Posteriormente, conectamos el display al integrado IC 74HC595, de tal manera que los pines del display  (A-G), se conecten a los pines del integrado (Q0-Q7) (ver imagenes). Después conectamos  los pines 8 y 13 del integrado a tierra (GND), los pines 10 y 16 a 5v y los pines 11,12 y 14 a los pines del Arduino 7,8 y 9.

Y listo! Corremos el código del Arduino y todo debe funcionar correctamente.

Video del funcionamiento:

Código fuente del Arduino:

Laboratorio 6

Laboratorio 6

Descripción:

En este laboratorio veremos como controlar 8 LEDs desde el Arduino, a través de un IC 74HC595, definiendo mínimo 8 patrones de movimiento que son controlados desde una interfaz gráfica en Processing/ControlP5. Más información sobre el IC 74HC595.

Lista de elementos utilizados:

1. Una (1) protoboard
2. Ocho (8) resistencias
3. Ocho (8) Leds
4. Un (1) arduino
5. Un (1) IC 74HC595
6. Veinte (20) cables para unir puntos

Diagrama del montaje de la protoboard:

Diagrama esquemático del circuito:

Fotos del Montaje (paso a paso):

1. Escoger los elementos necesarios para realizar el laboratorio:





2. Conectamos el integrado IC 74HC595 a la protoboard







3. Conectamos las resistencias en los pines 15 y del 1 al 7 del integrado:





4. Posteriormente conectamos los leds a las resistencias con la pata larga de cada uno.














Ahora conectamos los pines 8 y 13 del integrado y la otra pata de los leds al pin de tierra (GND) del Arduino, los pines 10 y 16 a 5v y el pin 14,12 y 11 a los pines del Arduino 7,8 y 9 respectivamente.










5. Finalmente corremos el código del Arduino y posteriormente del Prosessing y listo!

Video del funcionamiento:

Código fuente del arduino:

Código fuente del Prosessing

Laboratorio 5

Laboratorio 5

Descripción:

En el laboratorio número 5 veremos como controlar un led RGB mediante el Arduino y desde un software desarrollado en prosessing el cual, controlará la intensidad del color azul, rojo y verde respectivamente.

Listado de elementos utilizados:

1. Un (1) Arduino UNO
2. Un (1) Led RGB
3. Cuatro (4) Resistencias
4. Una (1) protoboard
5. Un (1) Cable USB A a B
6. Ocho (8) cables para unir puntos.

Diagrama del montaje de la protoboard:

Diagrama esquemático:

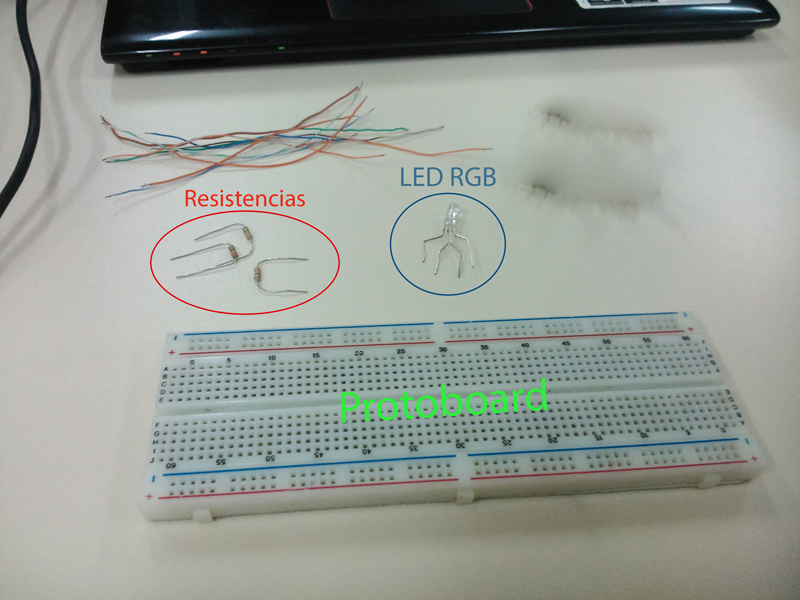

1. Escoger los elementos necesarios para realizar el laboratorio:



2. Poner tres (3) resistencias en la protoboard:



3. Conectamos el Led RGB a la protoboard, de manera que las patas cátodo rojo, azul y verde estén conectadas directamente a una resistencia cada una, basándose en las siguientes imágenes:






4. Seguidamente, conectamos las resistencias directamente a los pines digitales 3,5 y 6 PWM (~) del Arduino  y posteriormente conectamos la pata más larga del Led RGB (Ánodo) a la tierra del Arduino (GND).





5. Finalmente, programamos y probamos el Arduino.

Video del funcionamiento:

Código fuente del Arduino:

Código fuente del prosessing:

Laboratorio 4

Laboratorio 4

Descripción:

En este laboratorio veremos como controlaremos un led RGB desde el arduino mediante 3 potenciómetros, los cuales controlarán el color rojo, azul y verde respectivamente.

Listado de elementos utilizados:

1. Un (1) Arduino UNO
2. Un (1) Led RGB
3. Tres (3) potenciómetros
4. Cuatro (4) Resistencias
5. Una (1) protoboard
6. Un (1) Cable USB A a B
7. Quince (15) cables para unir puntos.

Diagrama del montaje de la protoboard:

Diagrama Esquemático del Circuito:

Fotos del montaje (paso a paso):

1. Escoger los elementos necesarios para realizar el laboratorio:



2. Poner tres (3) resistencias en la protoboard:



3. Colocamos tres (3) potenciómetros:






4. Conectamos el Led RGB a la protoboard, de manera que las patas cátodo rojo, azul y verde estén conectadas directamente a una resistencia cada una, basándose en las siguientes imágenes:






5. Seguidamente, conectamos las resistencias directamente a los pines digitales 3,5 y 6 PWM (~) del Arduino  y posteriormente conectamos la pata más larga del Led RGB (Ánodo) a la tierra del Arduino (GND).



6. Ahora conectamos la pata número 1 de los tres potenciómetros al pin 5v del Arduino, luego pata número 2 (de la mitad) del primer potenciómetro al pin A0, del segundo al pin A1 y del tercero al pin A2 y finalmente conectamos la pata número 3 de los tres potenciómetros al pin GND del Arduino.









7. Finalmente, programamos y probamos el Arduino.

Video del funcionamiento

Código fuente del Arduino:

Laboratorio 3

Laboratorio 3

Descripción:

En este laboratorio veremos como controlar 8 LEDs desde el Arduino, un LED encendido que se mueve en forma continua de izquierda a derecha, vía una interfaz gráfica en Processing/ControlP5 para controlar el tiempo de encendido y el tiempo de apagado..

Listado de elementos utilizados:

1. Un (1) Arduino UNO
2. Ocho (8) leds
3. Ocho (8) Resistencias
4. Una (1) protoboard
5. Un (1) Cable USB A a B
6. Quince (15) cables para unir puntos.

Diagrama del montaje en la Protoboard:

Diagrama Esquemático del Circuito:

Fotos del montaje (Paso a paso):

1. Escoger los elementos necesarios para realizar el laboratorio:





2. Colocamos las ocho (8) resistencias en la protoboard:





3. Seguidamente colocamos los ocho (8) leds de tal forma en que la pata más larga (Ánodo +) quede conectada a las resistencias y la pata más corta (Cátodo -) conectada al polo negativo que posteriormente se conectará al Arduino como en la siguiente ilustración. En este punto debemos tener cuidado al colocarlos.








4. Conectar los cables: Conectamos las resistencias del lado contrario al que se han conectado a los leds en los pines digitales (2,3,4,5,6,7,8,9) del Arduino. Después conectamos el lado negativo de la protoboard en el pin GND del Arduino.





5. Finalmente programamos y probamos el arduino.

Video del funcionamiento:

Código fuente el el arduino:

Código fuente del Posessing:
