Laboratorio 10

Laboratorio 10

Descripción:

Enviar desde una página web un mensaje a una pantalla LCD 16x2 conectada al Arduino.

Lista de elementos utilizados:

1. Una (1) Protoboard
2. Un (1) LCD 16x2
3. Un (1) Potenciómetro
4. Un (1) Arduino UNO
5. Cables
6. Un (1) Arduino Ethernet Board

Diagrama del montaje en la protoboard:

Diagrama esquemático del circuito:

Fotos del montaje (Paso a paso):

1. Seleccionar los elementos a utilizar:



2. Conectar el potenciómetro y el Display LED 16x2 a la protoboard:





3. Conectar la Ethernet Board al arduino:





4. Conectamos la primera pata del LCD al GND del arduino, la segunda a 5v, la tercera al pin de la mitad del potenciómetro, la cuarta al pin 12 del arduino, la quinta al GND del arduino, la sexta al pin 11 del arduino, la pata 11 al pin 5 del arduino, la pata 12 al 4, la pata 13 al 3, la pata 14 al 2, la pata 15 a 5v y la pata 16 al GND del arduino. Finalmente conectamos la pata 1 del potenciómetro al GND y la tercera pata restante al pin 5v del Arduino.

















5. Y listo! A correr el código en el arduino y a probar!

Video del funcionamiento:

Código fuente del arduino:

Laboratorio 9

Laboratorio 9

Descripción:

Mostrar en una página web los datos capturados en el Arduino desde dos potenciómetros, un LDR, y un switch Reed.

Lista de los Elementos utilizados:

1. Un (1) Arduino
2. Una (1) Protoboard
3. Dos (2) Potenciómetros
4. Un (1) resistor dependiente de la luz ( LDR )
5. Un (1) reed switch
6. Dos (2) resistencias

Diagrama del montaje en la protoboard:

Diagrama esquemático del circuito:

Fotos del montaje (Paso a paso):

1. Conectar los dos potenciómetros, el resistor dependiente de la luz ( LDR ) y el reed switch a la protoboard:



2. Conectar una resistencia al resistor dependiente de la luz ( LDR ) y una al reed switch:










Conectar las patas restantes del resistor dependiente de la luz ( LDR ) y del reed switch a 5v, la otra pata de las resistencias a GND, y en la mitad de las resistencias los conectamos al A0 y al A1 respectivamente. Seguidamente conectamos los potenciómetros de la siguiente manera: la primera pata de la izquierda de cada uno hacia GND, la última pata de cada uno a 5v y la pata de la mitad a A2 y A3 respectivamente.
















3. Y listo, corremos el código en el arduino y a probar! :D

Video del funcionamiento:

Código fuente del arduino:

Laboratorio 8

Laboratorio 8

Descripción:

En este laboratorio debemos manipular en la pantalla del computador un objeto gráfico usando Processing, con los datos leídos en el Arduino desde un Joystick shield.

Lista de elementos utilizados:

1. Una (1) protoboard
2. Un (1) Arduino
3. Un (1) Joystick shield.

Diagrama del montaje en la protoboard:

Diagrama esquemático del circuito:

Fotos del montaje (Paso a paso):

1. Seleccionar los elementos para realizar el laboratorio:

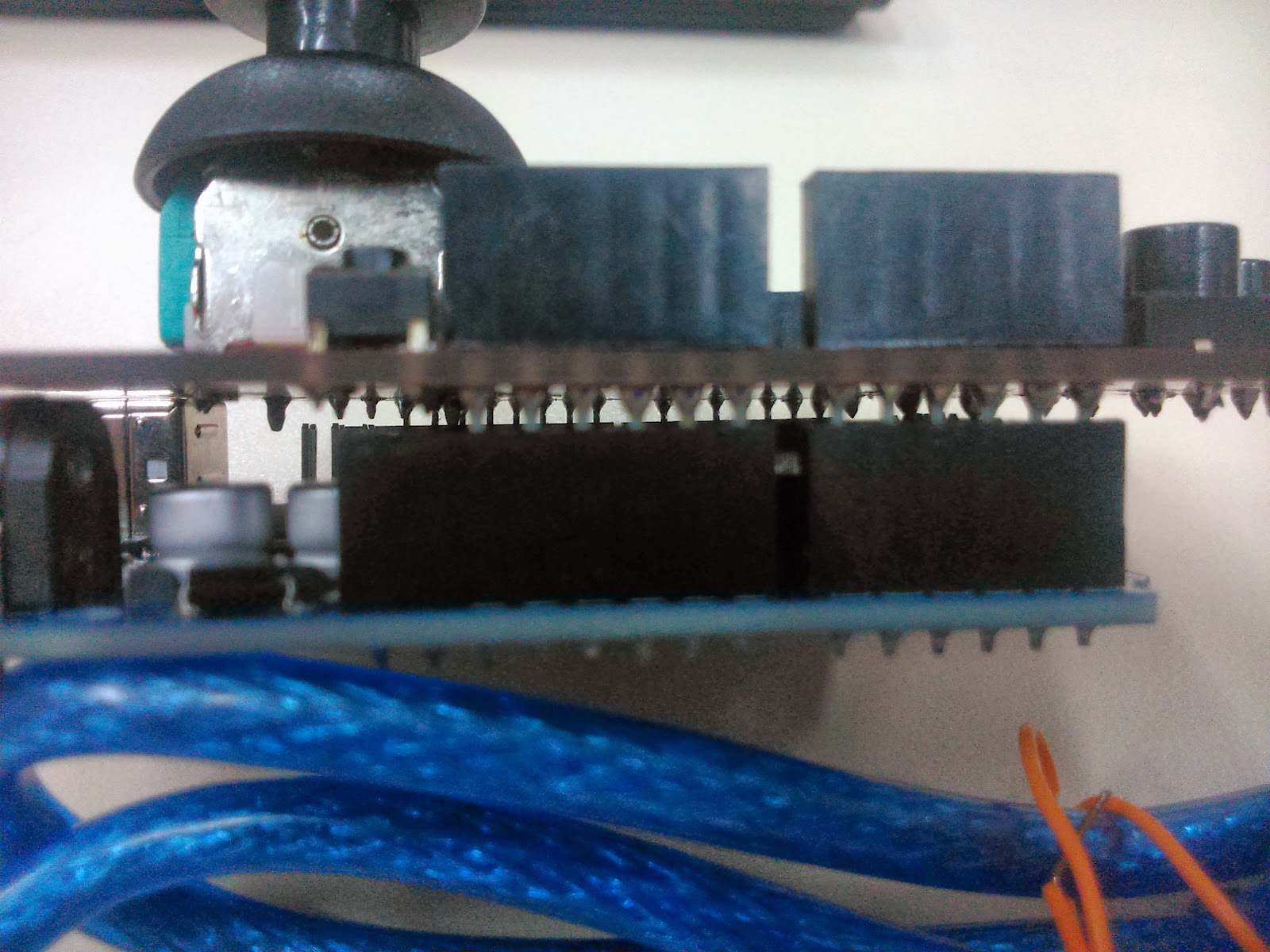

2. Conectar el Joystick shield al arduino de la siguiente manera y ¡listo!

Video del funcionamiento:

Código en el arduino:

Código del Processing:
